Werktuigbewaking zonder slagtijdverlies

BK Mikro is een betrouwbaar mechanische systeem voor werktuigdefectcontrole en werkstukbewaking.

Tot het complete BK Mikro9-systeem behoren

  • Een stuurapparaat (BK Mikro91, BK Mikro92 of BK Mikro93; optionele uitbreidingsmodule BK Mikro9I/O)
  • Een aftastkop (TK 7A/RL, TK 8A, TK91A, TK94 of dergelijke)
  • Een verbindingskabel

Werktuigbewaking met BK MIKRO:

De voelnaald die door een aftastkop wordt bewogen, tast objectposities en -gebieden per machineslag potentiaalvrij af. Een besturingseenheid met microprocessor zorgt op grond van een extern signaal of van een melding van de PROFIBUS-master (SPS/PLC) voor de beweging van de naald. Het aftastresultaat van de aftastkop wordt door het stuurapparaat vergeleken met de (met Teach-in of door voorgeprogrammeerde parameters) ingestelde waarde en vervolgens als OK- of KO-melding via relaiscontacten (digitaal aan/uit) of via PROFIBUS naar de machinebesturing doorgeleid. Elke afwijking kan voor een onmiddellijke machinestop zorgen.

Toepassingen:

  • Werktuigen bewaken: breuk / aanwezigheid / invoer / herkenning
  • Werkstukken controleren: toevoer / uitvoer / positie / ligging
  • Vormen testen: boordiepten / holten / contouren / tolerantie

Varianten:

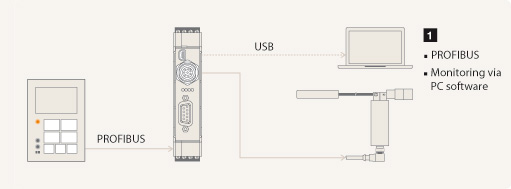

Gebruik met Profibus-aansluiting
De bewaking is gebaseerd op vooringestelde parameters (hoeken, tolerantie, enz.) van de PROFIBUS-master (SPS/PLC). In deze gebruiksmodus hebt u de beschikking over alle functies van het apparaat en het aantal te controleren werktuigen is onbegrensd.


Gebruikelijke toepassing BK Mikro91

Gebruik met digitale I/O's - instellen van parameters met behulp van een PC
De parameters van de werktuigobjectgegevens worden op een pc ingesteld, via USB aan het stuurapparaat overgedragen en binnen de toepassing digitaal (over de SPS) aangestuurd. Samen met de uitbreidingsmodule kunnen over de selectie-ingangen tot 512 objecten en/of werktuigen ingelezen en gecontroleerd worden. Afhankelijk van het gebruikte stuurapparaat kunnen alle of minder functies gebruikt worden.


Gebruikelijke toepassing BK Mikro92/93

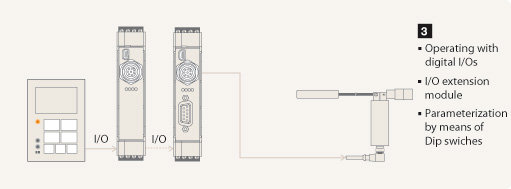

Gebruik met digitale I/O's - parameterinstelling via tuimelschakelaars
Voor eenvoudig beheer, ook zonder pc, kunt u de belangrijkste functies (rechts/linksloop van de aftastnaald, object- of ruimtebewaking, instellen van de aftastintensiteit) op de I/O-uitbreidingsmodule instellen.


Gebruikelijke toepassing BK Mikro92/93 met I/O-module

Bijzonderheden:

  • Alle gewenste waarden kunnen met PROFIBUS of configuratiesoftware eenvoudig geparametriseerd worden.
  • Meetbare gewenste waarden: Met PROFIBUS onbeperkt, met I/O-uitbreidingsmodule 512 werktuigen en/of posities.
  • Het systeem kent uitgebreide diagnostische mogelijkheden. U kunt ook met de configuratiesoftware storingen snel opsporen en verhelpen.
  • Aftasting in het verlengde van de punt van een werktuig is mogelijk (geen ruimte voor zijdelings zwenken meer nodig).
  • Controle van totaal verschillende werktuigen zowel als van de correcte opslag ervan in het magazijn.
  • Tastnaalden van maximaal 610 mm lang, zodat indien nodig een grotere afstand tussen werktuig en aftastkop mogelijk is.
  • Controle van roterende werktuigen mogelijk tot een kleinst mogelijke doorsnede van 0,3 mm.

Overige functies:

  • Naar keuze rechts- of linksloop van de aftastnaald (afhankelijk van aangesloten aftastkop).
  • Terugloopbewaking.
  • Aftastintensiteit instelbaar in 8 stappen.
  • Kabelbreukherkenning.
  • De machinehoofdtijden worden niet beïnvloed.
  • Instelbaar tolerantiebereik.
  • Optionele sluitluchtadapter voor gebruik in werkruimten met bijzonder agressieve koelmiddelen.

Technische gegevens van de aftastkoppen

  TK7A/RL TK8A TK 9 1A TK 9 4 TK 9 6
Behuizing
Geanodiseerd aluminium

Roestvrij staal
Bescherming
IP67

Lengte aftastnaald 165 mm (standard), doorsnede 1,2 mm, aftastnaald uitwisselbaar
  • 380 mm met aantastplaat 80 mm x 15 mm
  • 284 met aantastplaat 65 mm x 15 mm
  • Uitwisselbare naald

Tot maximaal 610 mm met aantastplaat 120 mm x 15 mm 165 mm 100 mm
Aftasthoek
  • max. 270° (-A)
  • max. 360° (-RL)

max. 300° (met aanslag) max. 300° (met aanslag)
  • max. 270° (-A)
  • max. 360° (-RL)


  • max. 270° (-A)
  • max. 360° (-RL)

Verbinding met stuurapparaat
Kleine ronde steker M12x1, 8-polig

Omgevingstemperatuur
0°C … +80°C

0 °C ... +65 °C
Tastcycli
>5 miljoen bij minimale aftastintensiteit


Technische gegevens van het stuurapparaat

  BK Mikro 9 1, 9 2, 9 3 BK Mikro 9 I/O
Behuizing/beveiliging
Isolatiemateriaalbehuizing, veiligheidsklasse II, inbouwapparaat

Afmetingen (B x H x D)
22,6 mm x 99 mm x 113,6 mm

Bevestiging van behuizing
Profielrails 35 mm volgens DIN EN 50022

Voeding 24 V DC ±20% Imax = 0,4 A -
Invoervermogen maks. 10 VA -
Stuurspanning 24 V DC ±20% 24 V DC ±20%
Ingangen
Galvanisch gescheiden, ingangsstroom ong. 5 mA, impulsduur min. 30 ms

Schakeluitgangen 2x 30 V DC, 2 A max. 2 High Side Switch met maximale uitgangsstroom 0,5 A
Levensduur van relais Min. 10 5 cycli -
Aansluitingen
  • Voeding
  • Stuuringangen
  • Relaisuitgangen
  • Aftastkopaansluiting: 8-polige ronde stekerM12x1, 8-pin
  • Mini-USB
  • PROFIBUS: Sub-D-bus, 9-polig (alleen bij 91 Premium)

Insteekbare schroefklemmen voor

    • 10 ingangen
    • 2 uitgangen (met voeding)

Omgevingsvereisten
Voldoet aan klasse 3K3 volgens EN 50178

Omgevingstemperatuur
0°C tot +50°C
