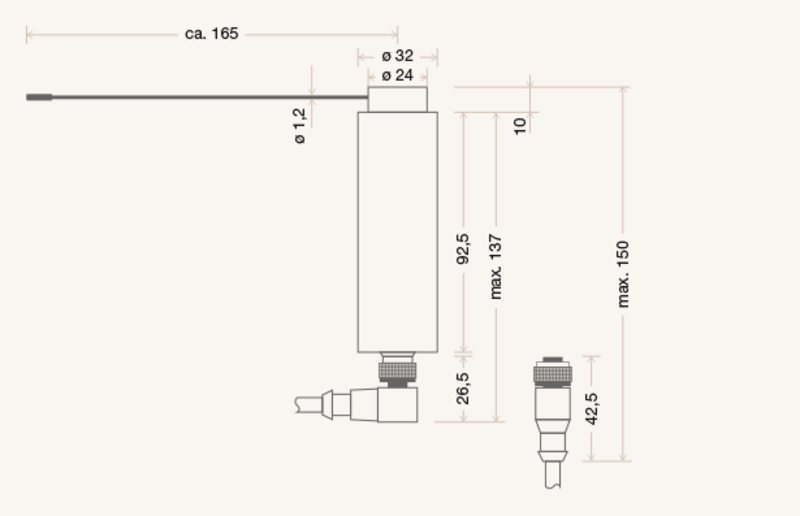

Mechanische Abmessung

TK94A/TK94RL robust und mit „high-speed“

Die TK94-Komponenten sind ideal für Prüfanwendungen, die besonders robuste Schwenktaster für kürzeste Tastzyklen benötigen.

Beide Tastkopfvarianten der Reihe TK94 unterscheiden sich nur in der mechanischen Anschlagsbegrenzung für Typ „A“. Die Ausführung „RL“ kann ohne diesen Anschlag in beide Richtungen drehen. Die Besonderheit dieser Typreihe liegt in der Antriebseinheit, die für hochdynamische und schnellste Reaktionsfähigkeit konzipiert wurde.





Technische Daten



Gehäuse

Alu eloxiert



Schutzart

IP67


Tastnadellänge

175 mm (Standard), Ø 1,2 mm
Tastnadel austauschbar


Abtastwinkel

TK94A: max. 270˚
TK94RL: max. 360˚


Verbindung zum Steuergerät

Kleinrundsteckverbindung M12x1, 8-polig


Umgebungstemperatur

0 ˚C bis +80 ˚C


Lagertemperatur

-25 ˚C bis +85 ˚C


Tastzyklen

> 5 Mio. bei minimaler Abtastintensität
