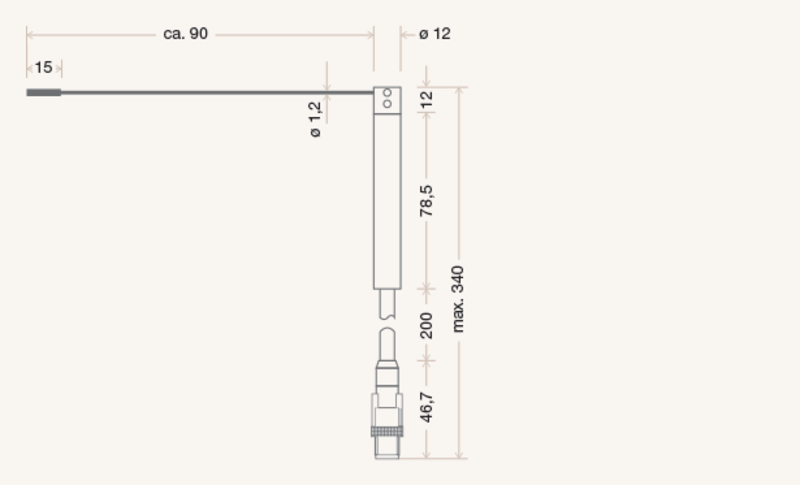

Mechanische Abmessung

TK96A/TK96RL kompakt und schnell

Der TK96 ist die ideale Lösung für Einsätze in kleinsten Prozesszonen mit höchster Systemverfügbarkeit und robustem Umfeld.

Die beiden Varianten besitzen identische Systemeigenschaften, unterscheiden sich in der internen Anschlagbegrenzung (bei Aus­führung „A“) und der Möglichkeit einer beidseitigen Abtastung (mit der Bezeichnung „RL“). Die Typreihe TK96 besticht durch ein besonders kleinformatiges Design und hervorragende Abtast-Kenndaten.





Technische Daten



Gehäuse

Edelstahl



Schutzart

IP67


Tastnadellänge

100 mm (kürzbar), Ø 1,2 mm
Tastnadel austauschbar


Versorgungsspannung

24 V DC ± 20% PELV, Imax = 0,4 A


Abtastwinkel

TK96A: max. 270˚
TK96RL: max. 360˚


Verbindung zum Steuergerät

festes Kabel (200 mm)
Kleinrundsteckverbinder M12x1, 8-polig


Umgebungstemperatur

0 ˚C bis +65 ˚C


Lagertemperatur

-25 ˚C bis +85 ˚C


Tastzyklen

> 5 Mio. bei minimaler Abtastintensität
