Sophistiqué, robuste et tactile:

Le système doit aux composants qui le constituent son haut degré de flexibilité et d'adaptabilité.

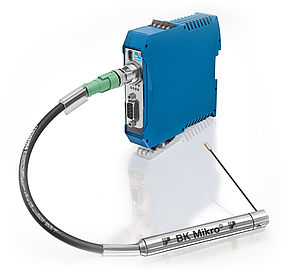

La sonde : BK Mikro offre des variantes de sondes adaptées conséquemment aux différentes classes de puissance. Des sondes rotatives remplissent des fonctions de déplacement orthogonales ou assurent la vérification axiale d'une pointe d'outil, une sonde linéaire étant utilisée pour les mouvements de course.

Le module de commande : Il existe, afin de répondre de manière optimale aux diverses applications, différentes versions qui se différentient au niveau de leurs capacités fonctionnelles et des caractéristiques de l'interface ; par exemple, pour contrôler une multitude d'objets ou pour des fonctions de surveillance individuelle ; on dispose également d'options de configuration spécifiques en fonction de l'application en question.

Le système : Un système basé sur une technologie de contact mécanique tel que le BK Mikro se caractérise par une installation facile, l'absence d'entretien et un coût, comparativement, faible. Le capteur tactile travaille hors-potentiel et est, de par la robustesse de la sonde, totalement insensible aux interférences et parasites. Le test est effectué directement dans la zone de traitement - l'outil n'a donc pas besoin d'être déplacé vers l'installation d'essai, ce qui sinon se traduirait par une perte de temps importante.

Le principe : L'aiguille de palpage pilotée par la sonde palpe les positions des objets voire leur zones, au rythme du cycle de la machine. Une unité de commande à micro-ordinateur pilote les mouvements de l'aiguille par le biais d'un signal (ou par commande du maître de bus de terrain). Les résultats fournis par la sonde sont comparés aux paramètres et valeurs de consigne définis au niveau de l'unité de commande. Le résultat de cette comparaison se traduit donne un signal « OK › ou « KO ›, signal retransmis au système de commande de la machine.

Avantages du système

  • Indépendant de la puissance du moteur de broche et de la commande de la machine
  • Utilisable tant dans la zone de travail qu'au niveau du magasin
  • Possibilité de surveillance des outils également hors du temps productif
  • Possibilité de palpage bilatéral (avec bi-broches ou broches multiples par exemple)
  • Palpage d'outils rotatifs à partir de 0,1 mm de diamètre
  • Installation facile (sans réglage) et sans entretien
  • Modernisable individuellement à tout moment (Retrofit)
  • Résistance totale aux agents extérieurs (fluides de refroidissement, copeaux, vibrations, température, etc.)
